Dissecando o X-Cube

Continuando o post anterior sobre o Cubo X, Introdução ao X-Cube, este post mostrará um cubo desmontado.

Não era a minha intenção fazer isso, mas depois de ficar várias horas mexendo, o X-Cube desmontou na minha mão. Aproveitei para documentar. Quem é engenheiro, exatóide, gosta de ficar desmontado coisas para ver como funcionam – mesmo que às vezes não consiga montar de volta.

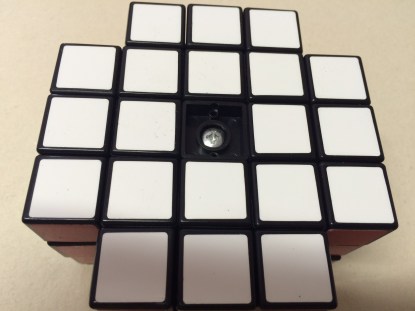

As peças centrais, que são invariantes aos movimentos, têm uma capinha da cor do lado. Tirando a capinha, aparece o parafuso.

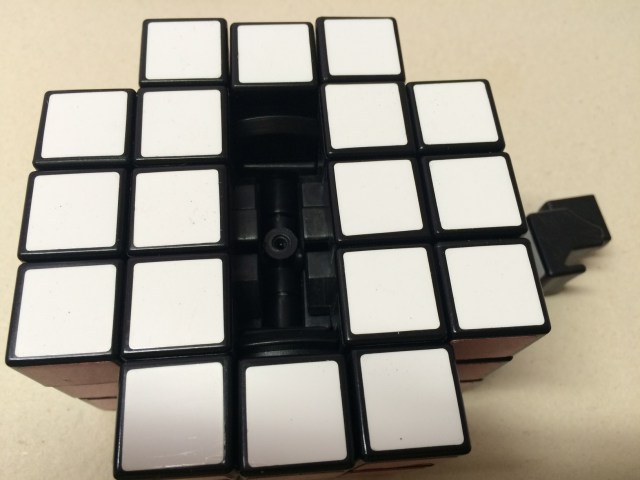

Visão do cubo sem a peça central e sem duas peças adjacentes.


Detalhe da peça central, parafuso e capinha.




Detalhe da peça central encaixada.

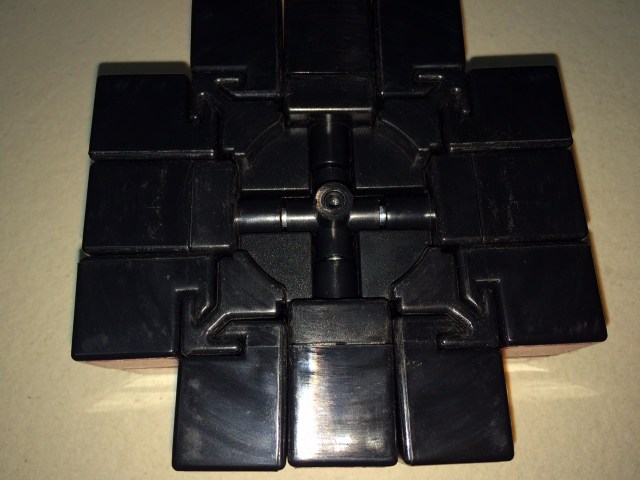

Há um eixo central, onde ficam 6 peças parafusadas (uma para cada lado). Isto é exatamente igual ao Cubo de Rubik tradicional, o 3x3x3. O mecanismo é muito parecido, a diferença é que o Cubo X tem uns “extensores” que ligam as peças externas.

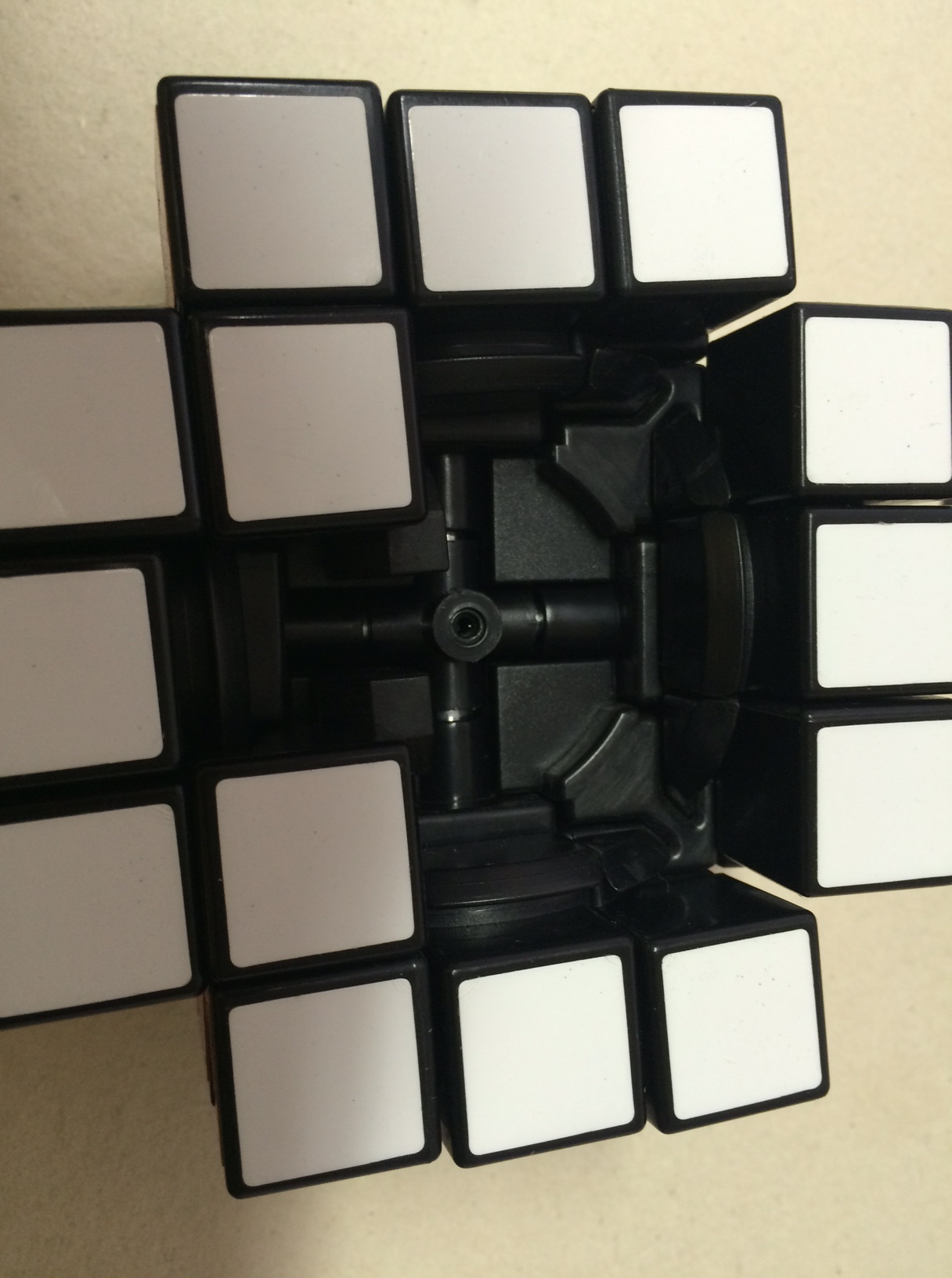

Note o mecanismo circular que permite que o mesmo gire.


Todas as demais peças fora do eixo são inter travadas. Não tem parafuso, cola, nada, só o formato os segura (e por isso, se forçar eles se soltam).

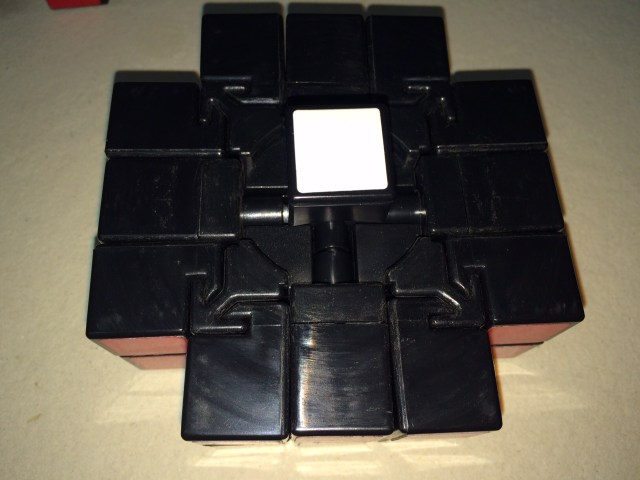

Detalhe do cubo X, retirando a primeira camada (branca) inteira.


Peças da primeira camada, a Branca.


As peças têm exatamente o mesmo tamanho do Rubik 3x3x3, certamente é porque os criadores do Cubo-X queriam aproveitar o máximo que podiam do cubo normal.

Cubo X montado.

Uma forma de resolver o Cubo X é assim, desmontando e remontando. Algoritmo Força Bruta total. Mas esse não é um método muito elegante. Não é o espírito da coisa, além de dar um trabalhão.

Os posts que virão futuramente explicarão um método para resolver o Cubo X. A ideia é ajudar o leitor a não ser apenas um seguidor de algoritmos, mas a entender a lógica do que realmente acontece.



Arnaldo Gunzi

Jan 2016
